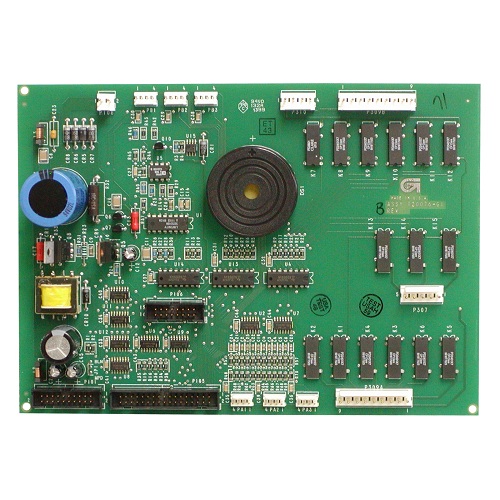

La placa de interfaz hidráulica Gilbarco T20076-G1 (Placa interfaz hidráulica de bomba) es un importante módulo electrónico de conmutación y enlace diseñado para su uso en los surtidores de combustible Gilbarco de las series Advantage y Legacy. Esta tarjeta actúa como una interfaz de acoplamiento y protección entre la electrónica digital de bajo voltaje de la computadora del surtidor y los componentes eléctricos de potencia del sistema hidráulico (válvulas solenoides, relés de arranque de motores, bobinas y sensores de posición de las pistolas de despacho).

Este módulo está fabricado bajo los más estrictos estándares de seguridad industrial para estaciones de servicio y está destinado a la sustitución directa de la placa de interfaz original del fabricante con número de pieza OEM: T20076-G1.

Funciones principales y rol operativo de la tarjeta.

• Conmutación de señales de potencia: La placa recibe las órdenes de control de baja corriente desde el procesador central del surtidor y conmuta de manera segura los voltajes más altos requeridos para abrir las válvulas solenoides y arrancar las bombas de combustible.

• Procesamiento de señales de las pistolas: El módulo asegura un registro claro y preciso de la posición de las palancas de levantamiento y retorno de las pistolas (boquereles) en la isla de carga.

• Aislamiento galvánico y protección: La tarjeta T20076-G1 protege la computadora principal del surtidor contra posibles picos de voltaje, cortocircuitos o ruidos eléctricos que puedan generarse en los circuitos de las válvulas operativas y los motores.

Características principales y ventajas de la modificación T20076-G1.

• Compatibilidad multiplataforma: El diseño de los circuitos está optimizado para funcionar de manera totalmente estable tanto en los dispensadores clásicos de la serie Advantage como en los modelos de la línea Legacy.

• Alto grado de protección ambiental: La superficie del circuito impreso cuenta con un recubrimiento multicapa de barniz dieléctrico especial (compuesto protector). Esto aísla las pistas y soldaduras contra la oxidación causada por la humedad, la condensación por cambios térmicos y la atmósfera químicamente agresiva de los vapores de hidrocarburos.

• Instalación Directa (Plug & Play): La disposición de los puntos de fijación y la configuración de los conectores para los arneses de cables coinciden exactamente con la pieza de fábrica, lo que permite al ingeniero de servicio realizar el reemplazo en un tiempo mínimo.

Síntomas y consecuencias de una falla en la placa hidráulica.

Cuando la placa de interfaz hidráulica se daña, el surtidor suele dejar de responder al levantamiento de la pistola, no abre las válvulas (el combustible no fluye aunque el motor de la bomba pueda escucharse) o, por el contrario, no corta el flujo de combustible una vez que la pistola se regresa a su posición de descanso. Sustituir este módulo a tiempo por un repuesto nuevo Gilbarco T20076-G1 restablece por completo el funcionamiento seguro y coordinado entre el sistema electrónico y el sistema hidráulico de su surtidor.
